Сборка теплицы своими руками

Каркасы теплиц. Инструкция по сборке.

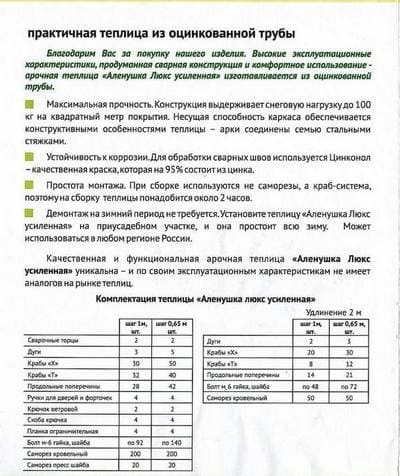

1. Общие сведения
     «Теплица» предназначена для создания микроклимата благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках. Каркас теплицы, изготовленный из стальной или оцинкованной профильной трубы 20х20, 20х30, 25х25, 20х30,20х40 мм. Каркасы поставляются с основаниями под дуги с шагом 1 метр и 0,65 (0,67) метра.
Все каркасы окрашены полимерной порошковой краской или оцинкованные. Все теплицы имеют две двери и две форточки.
Данные каркасы устанавливаются как на открытый грунт так и на любой фундамент, выровненный по строительному уровню и укрепленный к грунту. Каракас теплицы обязательно должен быть укреплен к грунту или фундаменту анкер-болтами либо саморезами! Рекомендуем установить прочный фундамент из бруса или иного материала. Все каркасы шириной более 3х метров или с системой крепления "краб" болжны быть установлены на фундамент.
2. Виды теплиц
      Дуга теплицы 20х20 и 30х20 (конструкции идентичны, различие в нагрузке)

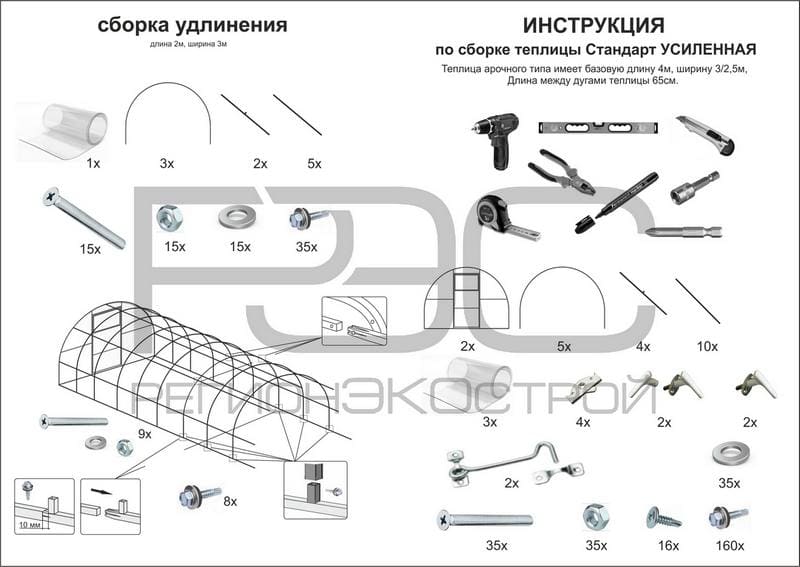

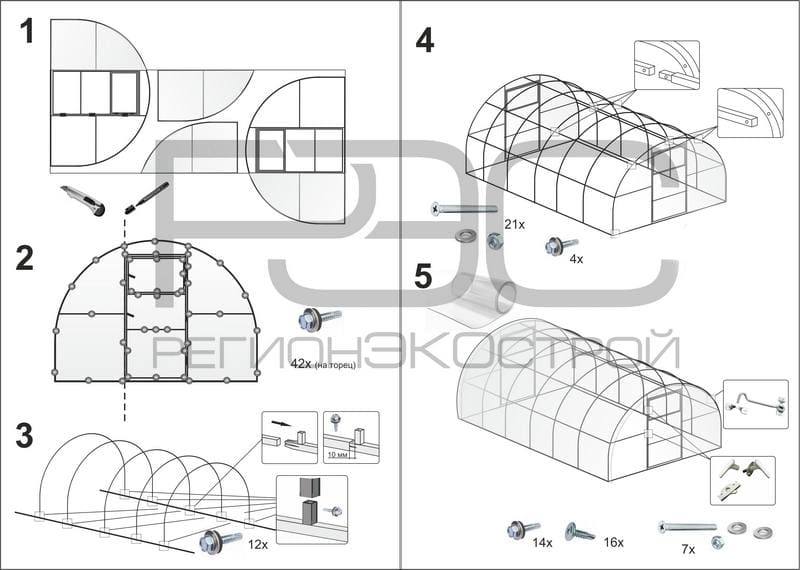

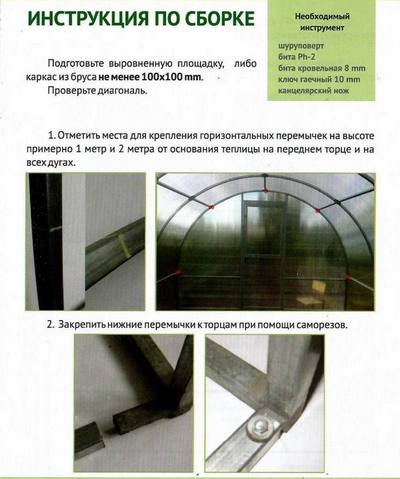

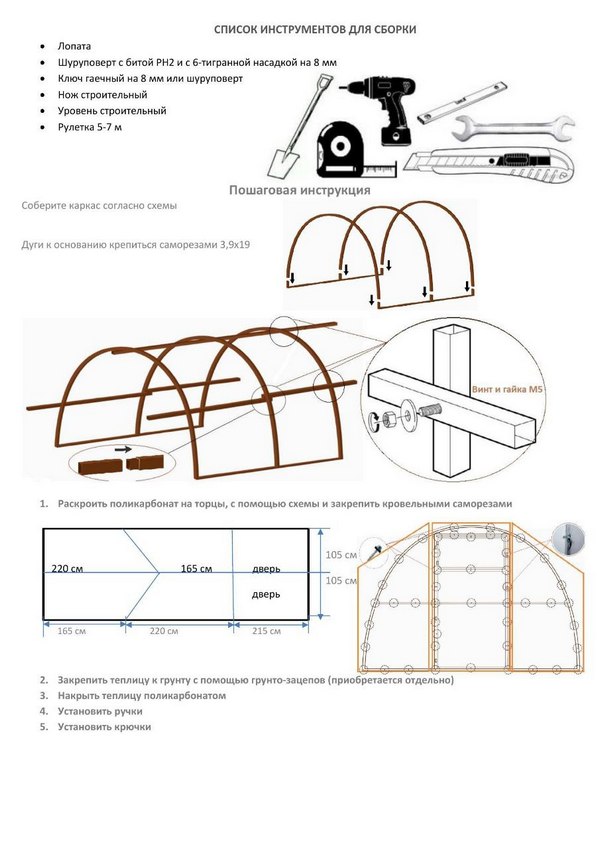

3. Инструкция по сборке
     Общий вид каркаса в сборе представлен на рис. 1.
Сборку теплицы необходимо производить в следующей последовательности:
1. На выбранном участке выровнять поверхность земли, чтобы высота неровностей была не более 5 см.

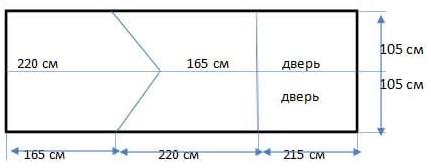

2. Закрыть торцы сотовым поликарбонатом. Для этого укладываем торцы на ровной и твердой поверхности так, чтобы дверь с форточкой открывались вверх. Отрезать строительным ножом по линейке лист сотового поликарбоната длиной 6 метров при ширине 2,1м. Затем укладываем отрезанный лист поверх торца так(см.схему1), чтобы закрыть дверь с петлями и правую часть торца. Выравниваем край листа по основанию и по середине левой стойки. Лист сотового поликарбоната ложем лицевой стороной вверх (она указана на защитной пленке), предварительно сняв защитную пленку с внутренней стороны листа, так, чтобы соты поликарбоната были перпендикулярны основанию торца.

Общий вид каркаса рис. 1

страница 1

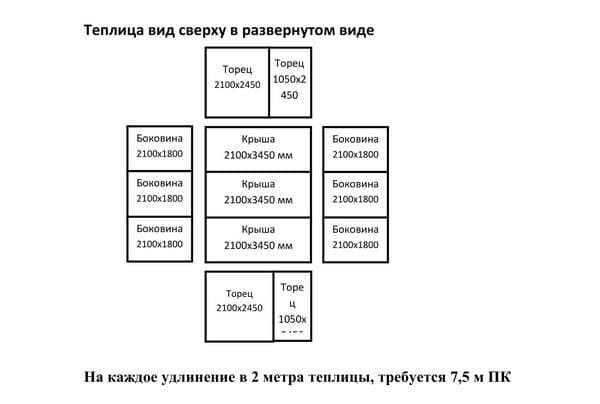

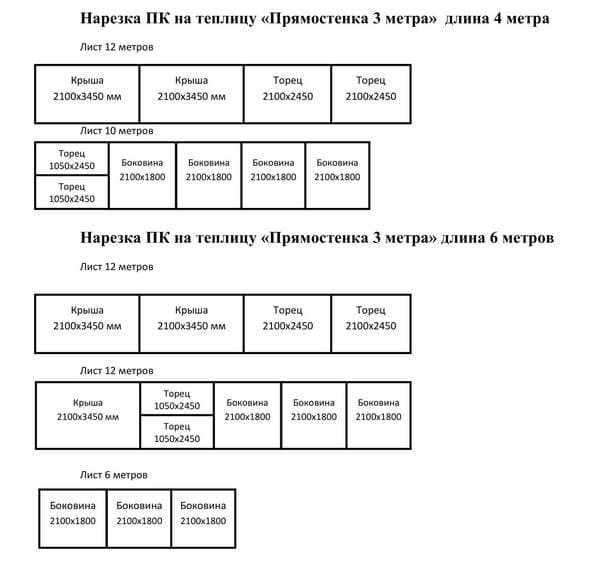

Схема 1 Раскрой листа сотового поликарбоната для каркаса высотой 2.1метра.

Защитную пленку с лицевой стороны снимать не нужно, её необходимо убрать лишь после полной сборки теплицы во избежание повреждения материала в процессе монтажа.
Закрепляем лист поликарбоната при помощи саморезов с пресс-шайбами 5,5х25 и обрезаем лист по образующей дуги. Аналогично закрываем второй торец. Оставшийся лист укладываем спаянным краем на левую часть торца. Выравниваем по левой стойке оставляя зазор между листами 3 мм. Закрепляем саморезами. Обрезаем по основанию и образующей дуги. Аналогично закрываем оставшуюся часть второго торца.
После закрепления излишки листа поликарбоната обрезать строительным ножом.
3. После закрепления поликарбоната приступаем к вырезке по стойке с петлями двери и форточки. При помощи ножа и линейки прорезаем сотовый поликарбонат по вертикальной линии открывания двери и форточки. Для лучшего открывания необходимо вырезать выступы шарниров двери и форточки, а также удалить разрезанную часть соты поликарбоната. Горизонтальный разрез следует делать по середине между рамками форточки и рамки двери.

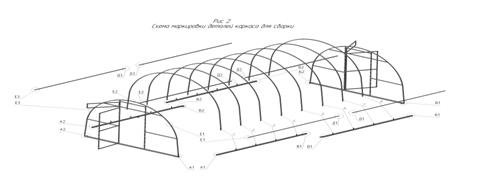

5. Собрать и установить (по уровню) основание теплицы из трубы (позиция № 3, 4 рис. 1) на предварительно выровненную утрамбованную поверхность так, чтобы монтажные пластины были направлены внутрь каркаса. В местах В1 и В2 согласно рисунку №2 соединить части основания между собой при помощи винтов М6х50 и гаек М6 с шайбами, затянуть их при помощи ключа и отвертки. Установить торцы с покрытием в сборе (позиции № 1, 2 рис. 1) и соединить их с основаниями в местах А1 и А2, затем Б1 и Б2 при помощи винтов М6х50 и гаек М6 с шайбами и затянуть их при помощи ключа и отвертки.

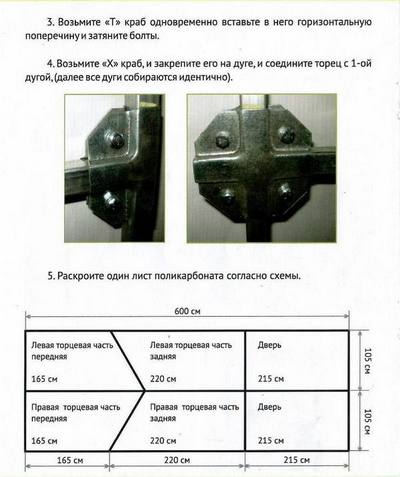

6. Установить дуги (позиции № 5, рис. 1) на направляющие (согласно разметки показанной на рис. 2). Дуги и торцы соединить продольными стяжками (позиция № 6 рис. 1) и прикрепить к каждой дуге с внутренней стороны и торцам с помощью винтов М6х50 и гаек М6 с шайбами и затянуть их при помощи ключа и отвертки. Важно чтобы после затяжки винтов их головка была утоплена в трубу и не выступала над её поверхностью более чем на 1-1,5мм.

страница 2

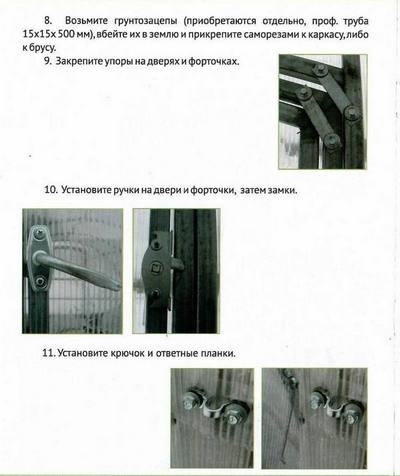

7. После сборки каркаса проверить при помощи уровня и при необходимости выровнять положение каркаса относительно поверхности, проверить и при необходимости выровнять диагонали каркаса, проверить затяжку всех винтов каркаса. Далее производим закрепление каркаса к земле путем вбивания в отверстия по углам каркаса и в местах соединения частей основания забивных штырей, для предотвращения сдвига теплицы в процессе её эксплуатации.

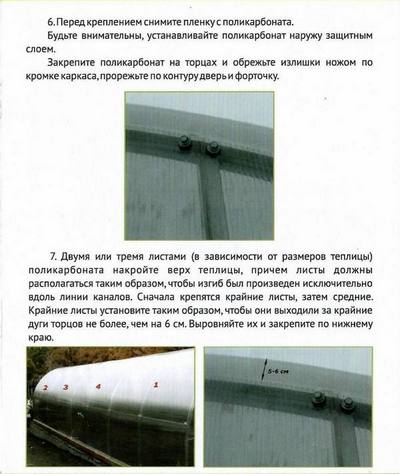

8. Монтаж поликарбоната на каркас теплицы начинается с краёв каркаса и производится следующим образом:
При помощи рулетки производим замер внешней образующей дуги, включая оба основания. Полученный размер отрезаем на ровной поверхности по линейке от листа сотового поликарбоната. Количество отрезанных листов должно соответствовать размерам теплицы, (например, для теплицы длиной 6 м -3 листа, 4 м – 2 листа и т.д).
На дуги (позиция 1, 2 и торец рис. 2) уложить лист поликарбоната

лицевой стороной вверх (она указана на защитной пленке), предварительно сняв защитную пленку с внутренней стороны листа таким образом, чтобы край листа выступал над торцом на 50-60мм.

страница 3

9. В завершающий этап сборки входит установка ручки на дверь. В ручку-гриб заворачиваем шпильку М6х60. При помощи гайки М6 фиксируем шпильку. Устанавливаем сборочную единицу в отверстие на двери. С обратной стороны устанавливаем шайбу и заворачиваем гайку, так чтобы ручка свободно крутилась. Ставим пластину и фиксируем при помощи гайки. На вторую дверь фурнитура устанавливается аналогично.

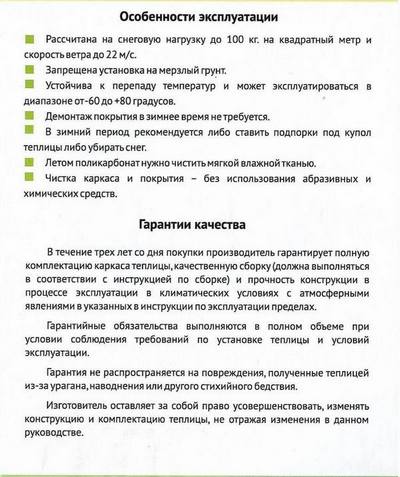

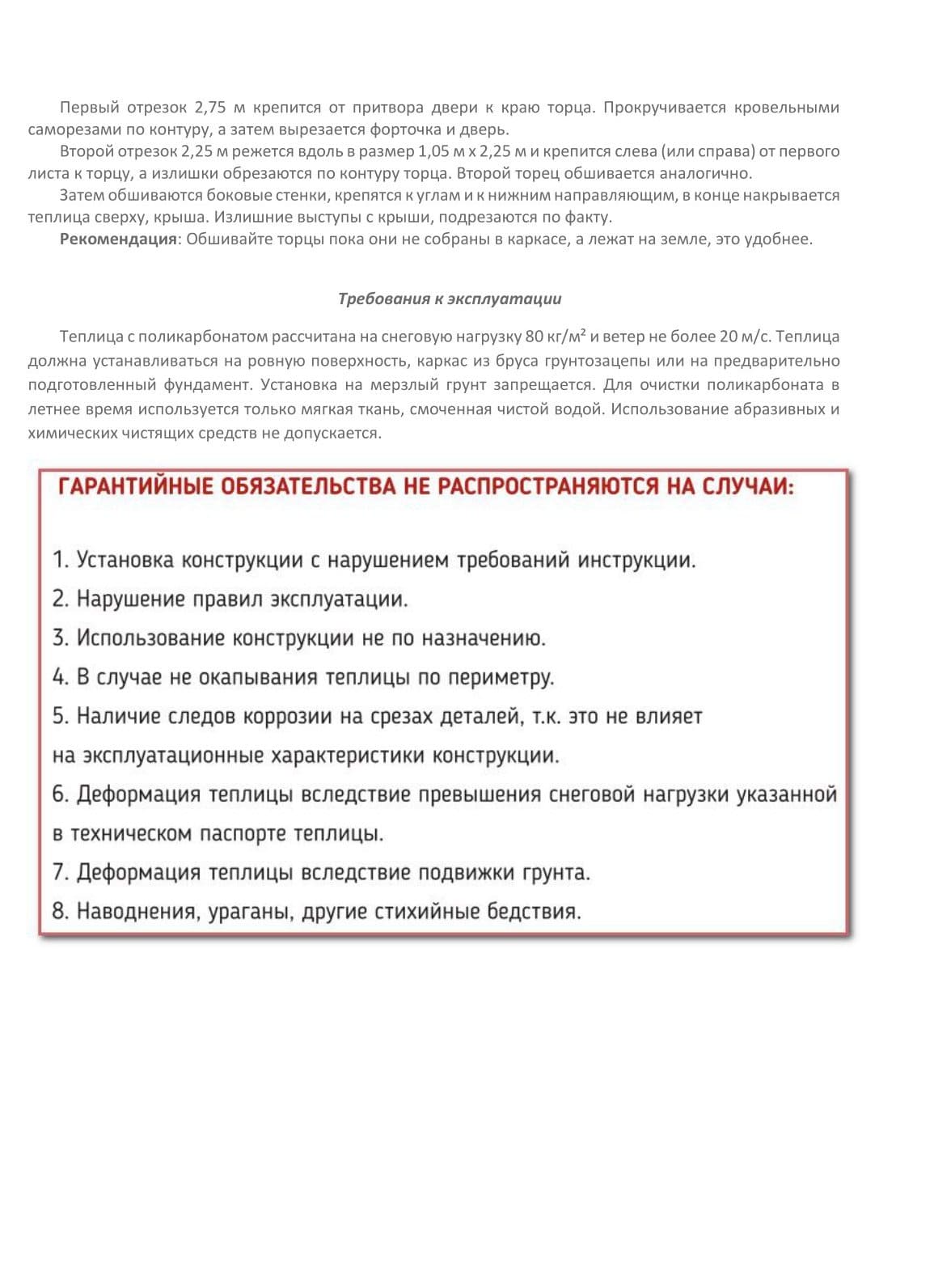

4. Требования по условиям эксплуатации:
             Каркас теплицы с поликарбонатом рассчитан на снеговую нагрузку не более 20 кг/m2 и не более 10см снега и ветер скоростью не более 10 м/с.
При наличии порывов ветра необходимо предусмотреть дополнительное крепление каркаса теплицы к фундаменту на земле.
1.) Теплица должна устанавливаться на утрамбованною ровную поверхность, каркас из бруса (минимум из бруса 50*150) по периметру основания или на предварительно подготовленный фундамент, во избежание получения деформации каркаса. Установка на мерзлый грунт запрещается. В зимний период необходимо ставить подпорки под дуги каркаса в центре купола. Диапазон температур эксплуатации от -20 до +25 ⁰С.
2) Для очистки сотового поликарбоната нужно использовать мягкую ткань, смоченную чистой водой. Чем обрабатывать теплицу - применение абразивных и химических средств очистки для каркаса и покрытия не допускается.
    Свидетельство о приемке и гарантии изготовителя
Гарантийные обязательства.
Поставщик несет ответственность:
-   за полноту комплектации;
-   за собираемость теплицы;
-   за прочность конструкции при указанных величинах внешних атмосферных воздействий.
Полезный срок службы каркаса изделия при условии соблюдения правил эксплуатации-10 лет.
Гарантийный срок – 12 месяцев со дня покупки.

страница 4

Форточка для теплицы
Служит для дополнительного проветривания теплицы.

Для надежной и устойчивой фиксации теплицы на грунт рекомендуем применять фундамент. Теплицы с фундаментом не "летают". Фундамент из свай прост в установке. Уменьшает просадку каркаса теплицы под снегом.
Для теплиц длиной 4 метра мы рекомендуем использовать 4-6 сваи
Для теплиц длиной 6 метров - 6-8 свай
Для теплиц длиной 8 метров - 8-10 свай
Для теплиц длиной 10 метров - 10-12 свай
Итак далее с шагом 2 метра.

страница 7

Открыватель форточки- термопривод теплицы,
Автоматически, под воздействием температуры открывает форточку и удерживает в теплице нужную температуру.

Фундамент из бруса служит надежной опорой основанию теплицы, препятствует размытию грунта дождевыми потоками и деформации каркаса вследствии перекоса основания. Защищает каркас теплицы от коррозии, увеличивает общую высоту и объем теплицы. Обеспечивает устойчивость к снеговым и ветровым нагрузкам, за счет того, что служит "якорем" для теплицы. Все фундаменты из бруса обрабатываются неамидовой антибактериальной пропиткой, которая надежно защищает брус от гниения, плесени и насекомых.

страница 8
